合作背景
水泥行业是全球碳排放的主要来源之一，在国家“双碳”目标下，国家重点实验室在碳排放监测与减排技术方面开展了一系列科研项目。这些项目体现了国家重点实验室在水泥行业碳排放监测、核算、减排技术以及相关政策研究方面的深入工作，旨在推动水泥行业的绿色低碳发展，支持实现国家的碳达峰和碳中和目标。实验室通过开发、测试新的监测技术和方法，提高碳排放数据的准确性和可靠性，这对于制定有效的减排策略至关重要。
项目介绍
项目用户为某水泥行业权威研究院，是大型国家骨干工业设计院之一，拥有多家装备制造与工程公司。中国水泥行业碳排放是制造业中主要的二氧化碳排放源，面对国家践行绿色高质量发展的需求，该研究院正在根据“碳达峰”与“碳中和”发展目标，加快研究实施路径和行动方案。为了更加准确地验证常规碳计量算法与监测法的数据准确性，由用户主导的国家重点实验室科研课题计划在河南某大型水泥厂安装碳排放监测系统，为实验课题建立精准的监测数据支持。
（点击查看产品详情）

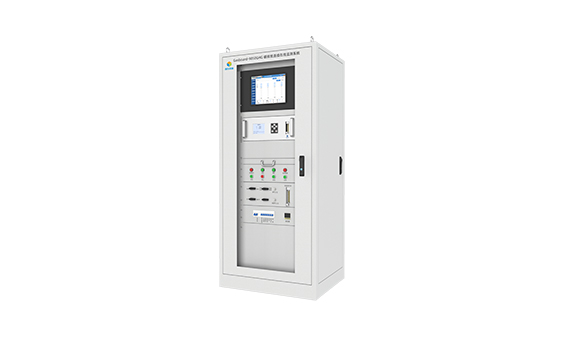

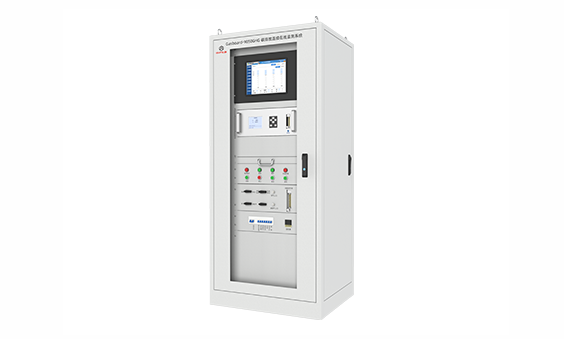

Gasboard-9050GHG结合红外、电化学、超声波、陶瓷氧化锆等多项具有独创性的检测技术，具有较强的抗气体交叉干扰能力。系统由碳排放连续在线监测系统检测单元（CO2、CO、CH4、N2O）、烟气参数监测单元（温度、压力、流速、O2、湿度）、数据采集单元与处理单元四部分组成，配备高温冷凝法抽取采样装置，探头与采样管线全程伴热，可对烟道气体中的多类指标进行连续在线动态监测，适用于各类大型工业固定污染源废气排放的工况监测要求。
产品特性
1、维护方便：探头采用金属烧结过滤器对采样烟气过滤，过滤效果好，反吹效率高，探头维护周期长
2、测量精度高：气体分析采用自主知识产权的非分光红外NDIR气体传感器技术，可实现准确测量CO2气体浓度变化，精度可以达1%F.S.
3、使用寿命长：所有探头、采样系统部件均采用耐腐蚀材料，拥有自动反吹功能
4、支持远程监控和诊断：可通过多种接口将数据传输到上级集中控制系统，为实现远程监测、现场工艺调整提供实时依据
主要参数
测量组分
CH4、CO2、CO、N2O、O2
测量原理
CH4/CO2/CO/N2O: NDIR
O2: ECD
测量范围
CH4/CO/N2O: 0~1000ppm
CO2/O2: 0~25%
精度
CH4/CO2/CO/N2O: ≤±1%F.S.
O2: ≤±2%F.S.
分辨率
CH4/CO/N2O:1ppm
CO2/O2: 0.01%
响应时间
T90＜25s
重复性
≤±1%
烟气温度限制
0~300°C
系统压缩空气要求
0.4~0.8MPa，无尘，无油，无水
耗气量
最大耗气量2.2m3/h；平均耗气量0.45m3/h
气流量
最大气流量2L/min；平均气流量1.5L/min
伴热温度（管线/探头）
120~180°C
防护等级
IP54
外观尺寸（L*W*H）
800mm*760mm*1800mm
环境温度
-20~50°C
环境湿度
<95%RH (非凝结)
电气参数
通讯接口
RS-485，RS-232 , 4~20mA，Ethernet
电源
220V AC±10%，>3000W
功能配置
具备自诊断功能，可在线检查传感器状态
内置调零气泵，可实现空气自动调零
（点击查看产品详情）

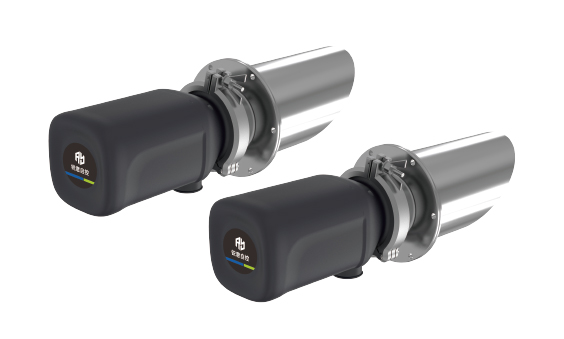

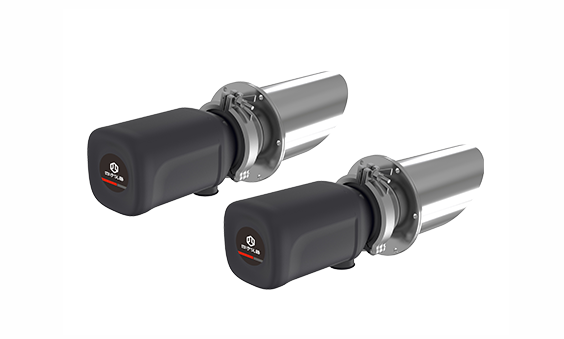

Gasboard-7900M由四方仪器自主研发，产品基于超声波原理，通过非接触测量方法有效解决了管道内普遍存在的流场不稳定、流速低且分布不均匀等测量难点，在烟气排放过程的高温、高湿、高粉尘、多粘稠杂质的恶劣环境中可保持连续实时的稳定监测，满足市政、工业测量的需求。通用性强，可单独工作或接入CEMS系统。产品采用一对或多对超声波收发装置分别在介质顺流和逆流方向安装测量，利用超声波的传播时间差计算烟道内径向气流的线平均速度，相较于其他测量方式准确度更高。
产品特性
1、超声波原理线平均流速测量，精度≤±1.5%F.S.。
2、抗干扰能力强，自相关检波技术有效克服现场噪音干扰。
3、扩展性强，可定制2声道或4声道，满足大尺寸烟道、漩涡流场及其他复杂流场。
4、非接触测量，探头不深入气体管道内；整机与气体接触部分使用耐腐蚀材料，可有效抵抗烟气腐蚀。
5、测量口径范围大，支持直径0.3m以上管道安装。
6、可同时测量气体的温度、压力和流速。
7、可测量较低的流速，测量下限可达0.1m/s。
8、适合含酸、含水的气体流量计量，不受气体组分变化影响。
9、采用高速数据处理器，运行速度快，并具备校准、配置、查询、诊断等功能，外部接口丰富。
主要参数
| 超声波流速仪 | |||
| 适用介质 | 空气、烟气等非可燃气体 | ||
| 适用管道直径 | ≥0.3m | ||
| 声道数 | 单声道（可定制2声道或4声道） | ||
| 测量精度 | ≤±1.5%F.S. | ||
| 烟气压力范围 | -10~10kPa | ||
| 烟气温度范围 | -20~480°C | ||
| 烟气流速范围 | 0~40m/s | ||
| 主机工作环境温度 | -20~60°C | ||
| 工作电压 | AC 220V±10% 频率：50/60Hz | ||
| 输出信号 | 4~20mA，RS-485 | ||
| 防护等级 | IP65 | ||
| 吹扫风机 | |||
| ⼯作电压 | AC 220V±10% 频率：50/60Hz | ||
| 额定功率 | 280W | ||
| 重量 | 28kg | ||
技术方案
我司为该项目提供的解决方案包括碳排放连续在线监测系统Gasboard-9050GHG与对射式超声波流速仪Gasboard-7900M，将碳排放气体分析与气体流量监测相结合，从烟道气体浓度与流量全方位测量，可有效提高测量数据的准确度。
整套系统由碳排放连续在线监测系统检测单元（CO2、CO、CH4、N2O）、烟气参数监测单元（温度、压力、流速、O2、湿度）、数据采集单元与处理单元四部分组成，配备高温冷凝法抽取采样装置，探头与采样管线全程伴热，可对烟道气体中的多类指标进行连续在线动态监测，适用于各类大型工业固定污染源废气排放的工况监测要求。设备维护方便，探头采用金属烧结过滤器对采样烟气过滤，过滤效果好，反吹效率高，探头维护周期长。所有探头、采样系统部件都采用耐腐蚀材料，使用寿命长。系统支持远程监控和诊断，可通过多种接口将数据传输到上级集中控制系统，为实现远程监测、现场工艺调整提供实时依据。
方案价值

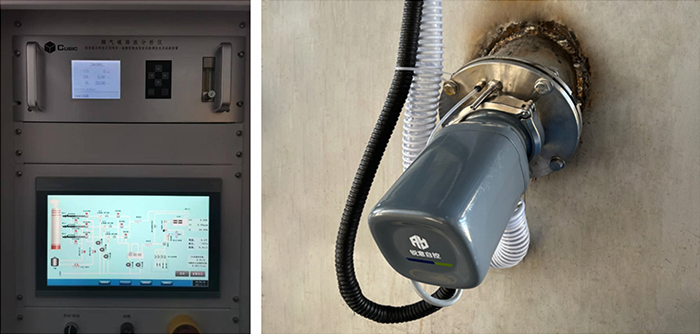

项目现场
