合作背景
襄矿集团是山西襄垣县的龙头企业，近年来，坚持以科学发展观为指导，按照“立足煤、延伸煤、超越煤”的发展思路，大力发展循环经济，先后建设了17个工业新型化项目，形成了年产原煤330万吨、入洗原煤200万吨、白云石50万吨、发电12亿度、电石20万吨、镁合金2万吨、粉煤灰蒸压砖1.2亿块的生产能力，初步构建起了五级产品延伸和循环利用体系。集团各企业的工业废水和矿区的生活污水全部实现闭路收集处理和循环利用，形成煤——洗煤——发电——电石——化工——建材资源型产业链，园区形成大循环，公司形成小循环，建设成一个循环经济工业园区。
项目介绍
2021 年，襄矿集团华安焦化厂进行项目改造，将原有湿法熄焦工艺改造成干法熄焦，并利用干熄焦余热进行发电，项目生产过程中需要对干熄焦循环气体成分进行实时监测。
（点击查看产品详情）

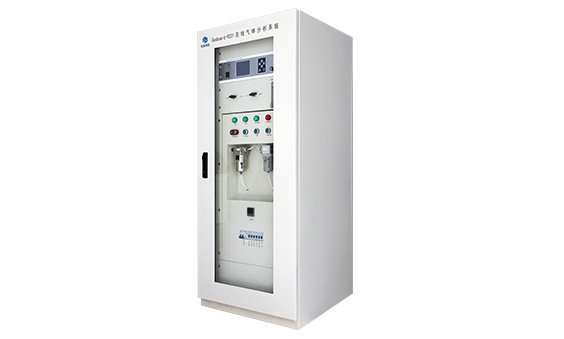

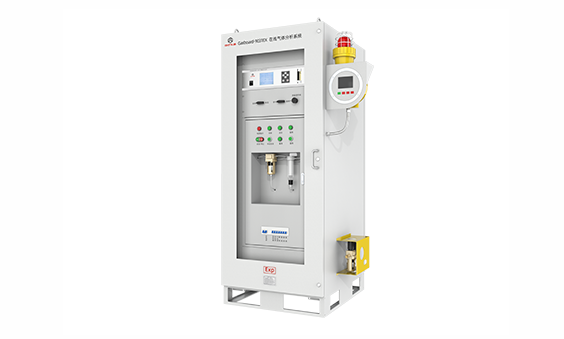

Gasboard-9031EX在线气体分析系统针对样气中低粉尘工况设计，由预处理单元、控制单元、气体分析单元三部分构成；采用自主知识产权的非分光红外（NDIR）气体分析技术，可实时连续同时测量煤气、生物燃气的热值，以及CO、CO2、CH4、H2、O2、CnHm等多组分气体的体积浓度和热值计算；有利于提高煤气利用效率、节能降耗、保证工业现场的安全生产。
产品特性
1、预处理单元：使用寿命长、性能稳。采用不锈钢、电加热温控干法取样探头，使用寿命长、精度高;利用反吹扫技术解决探头堵塞问题，保证分析系统的可靠性；配置单级制冷器去除样气中的水分，实现两级过滤，确保仪器长期在线运行。
2、控制单元：全自动化检测，操作简单。采用PLC程序控制，自动完成采样、反吹、排水等操作。
3、气体分析单元：同时测量气体体积浓度与热值。采用自主知识产权的煤气分析仪Gasboard-3100（在线型）进行气体在线分析检测，可同时测量CO、CO2、CH4、H2、O2、CnHm等多组分气体的体积浓度，自动计算并显示煤气、生物燃气热值，替代燃烧法热值仪。
4、低维护、低运行成本：实时在线监测系统运行状况，无需人工值守，极大降低企业成本。
5、数据智能化管理：可通过多种接口将数据传输到上级集中控制系统，为实现远程监测、调整现场工艺提供实时依据。
主要参数
测量组分
CO/CO2/H2/O2
工作原理
CO/CO2：红外； H2：热导； O2：顺磁
量程
CO：0-10%， CO2：0-20%， H2：0-5%， O2：0-1%
分辨率
0.01%
精度
CO/CO2/O2：±1%； H2：±2%
重复性误差
≤1%
最佳工作流量
0.7-1.2L/min
进气压力
（2-50）kpa
响应时间（T90 )
15S
输出方式
RS-232/RS-485或（4-20）mA
防爆等级
正压防爆
方案概况
红焦从干熄炉顶部装入，低温惰性气体由循环风机鼓入干熄炉冷却段红焦层内，吸收红焦显热，冷却后的焦炭从干熄炉底部排出，从干熄炉环形烟道出来的高温惰性气体流经干熄焦工艺锅炉进行热交换。过程中产出干熄焦尾气，因为其需要循环使用，运行过程中可燃气及氧含量浓度会升高，需要对循环气体成分进行实时监测。我公司生产的Gasboard-9031EX系统可以同时测量干熄焦循环气体中的CO/CO2/H2/O2成分，设备精度高，测量数据稳定，可谓企业安全生产提供有效参考数据。
技术方案
整个系统包含3个组成部分：取样单元，预处理单元，分析单元。
分析单元：采用四方光电（武汉）仪器有限公司拥有自主知识产权的Gasboard-9031在线红外气体分析仪，能够同时测量CO/CO2/H2/O2浓度，并且具有在线动态补偿功能，各组分之间不干扰。
通讯协议：仪器以RS485/RS232或4-20mA信号输出干熄焦循环气体各组分含量。
校准装置：配备校准装置，包含标准气体、减压阀、校准管线和接头等部分组成。
技术参数
| 测量组分 | CO/CO2/H2/O2 |
| 工作原理 | CO/CO2：红外； H2：热导； O2：顺磁 |
| 量 程 | CO：0-10%， CO2：0-20%， H2：0-5%， O2：0-1% |
| 分辨率 | 0.01% |
| 精 度 | CO/CO2/O2：±1%； H2：±2% |
| 重复性误差 | ≤1% |
| 最佳工作流量 | 0.7-1.2L/min |
| 进气压力 | （2-50）kpa |
| 响应时间（T90 ) | 15S |
| 输出方式 | RS-232/RS-485或（4-20）mA |
| 防爆等级 | 正压防爆 |
方案价值
项目特点：整套设备具有技术方案先进、结构简明、操作简便、维护量小的优势。
成效：襄矿集团华安焦化厂使用了Gasboard-9031EX循环气体分析仪，实时监测干熄焦循环气各组分含量，并把数据上传中控记录，为企业安全生产提供重要数据参考。

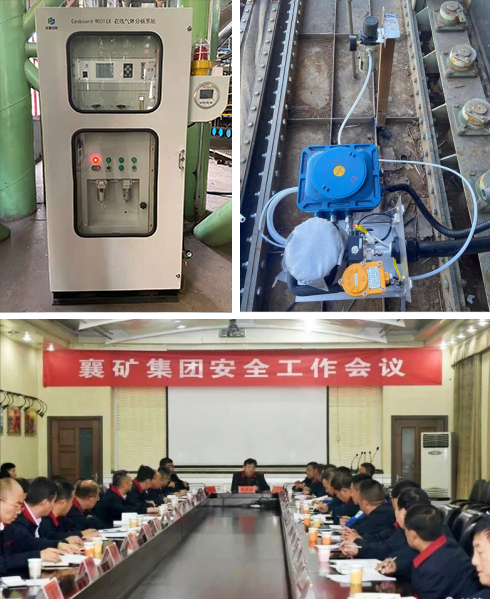

项目现场
