背景概述
高炉煤气是钢铁冶炼过程中产生的重要副产品，富含CO、CO₂、H₂、CH₄等多种气体成分，广泛应用于发电、供热及各类工业炉窑。为确保其高效、安全地回收利用，对煤气成分、热值及氧含量等关键参数进行实时监测，已成为优化工艺、降低能耗、保障生产安全的关键环节。
项目介绍
该项目位于云南某知名大型钢铁企业，公司成立于1998年，目前已形成以矿产、水电、房地产、建材为主业，化工、建筑、物流、服务业等多业并举的格局。
高炉煤气成分直接反映高炉运行状态与冶炼效率。例如，H₂含量异常可提示炉体是否存在漏水隐患，CO₂/CO比值则直接关联煤气还原效率。因此，实时监测煤气成分及热值变化，不仅有助于优化高炉操作、降低燃料消耗，还能为下游用户（如锅炉、热风炉等）提供精准的燃烧控制参数，从而提升全流程能效管理水平。
（点击查看产品详情）

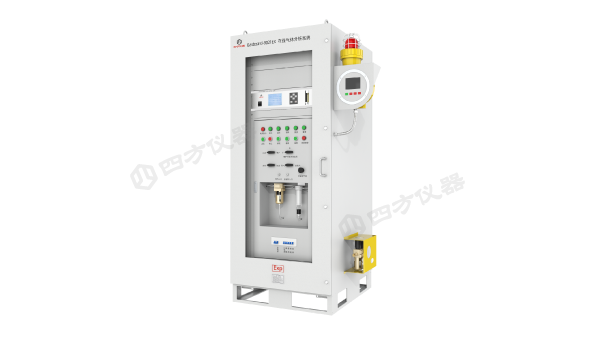

Gasboard-9021EX是专门针对高炉煤气含尘、含湿的特定工况而设计的，它由预处理单元、控制单元、分析单元三部分构成，采用PLC 程序控制，自动完成水洗器换水、采样、故障处理等操作，可实现 24 小时无人值守，保证系统长期稳定、准确、连续自动在线运行。
产品特性
1、高效预处理系统，确保系统长期稳定运行。
2、7x24 连续在线监测，无需人工值守，低维护、低运行成本。
3、能准确测量微量 H₂ 浓度。
4、测量气体浓度同时，自动计算热值。
主要参数
| 测量组分 | CO/CO2/CH4/H2/O2/热值（可选） |
| 测量原理 | CO/CO2/CH4:NDIR；H2:TCD；O2:ECD |
| 测量范围 | CO:(0~40)%；CO2:(0~50)%； CH4:(0~5)%；H2:(0~10)%；O2:(0-25)% |
| 精度 | CO/CO2/CH4:±1%FS；H2/O2:±2%FS |
| 防爆等级 | Ex d ⅡC T4 Gb |
| 通信 | RS-232/RS-485，(4-20)mA，Ethernet |
实施方案
为满足客户对高炉煤气成分与热值的实时监测需求，四方仪器为其部署了一套Gasboard-9021EX在线气体分析系统。该系统能够连续测量CO、CO₂、CH₄、H₂、O₂等关键气体浓度，并自动计算实时热值，助力客户提升煤气利用效率，实现节能降耗与安全生产。
方案价值
通过部署四方仪器Gasboard-9021EX系统，客户实现了对高炉煤气多项关键参数的持续监测。系统提供的实时数据，帮助操作人员精准调节CO/CO₂比例与分布，优化进风与布料策略，从而有效保护高炉炉体、降低焦铁比与综合能耗。此外，对H₂含量的准确监测，为及时发现炉体漏水提供了可靠依据，显著提升生产安全水平。

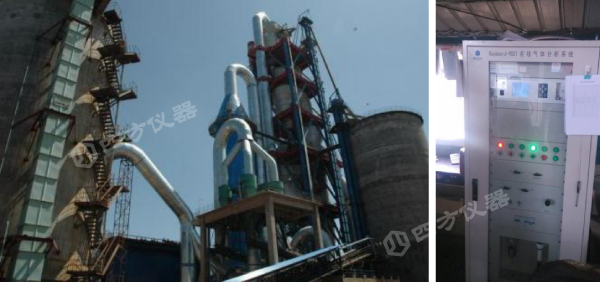

项目现场
