项目背景

合作背景

乏风瓦斯氧化发电技术通过将抽采瓦斯与乏风按精确比例掺混，将甲烷浓度控制在蓄热式高温氧化装置（RTO）所需的适宜范围，使其在炉内实现稳定高效的无焰氧化，产生高温蒸汽最终驱动汽轮发电机组发电。该技术极大拓展了低浓度瓦斯的利用边界，将传统上直接排空的危险废弃物转化为清洁电能，兼具显著的环保效益与经济效益。
然而，该工艺的核心挑战在于安全风险控制。甲烷爆炸极限5%LEL如同一道红线，掺混过程的波动极易使浓度进入危险区间。因此，对掺混全过程进行实时、精准、可靠的甲烷浓度监测，是保障电站安全运行的生命线。同时，随着碳交易市场国家核证自愿减排量（CCER）的重启，甲烷减排量的精准核算需要可追溯、可核查的浓度监测数据作为支撑，这也使得在线监测系统从安全设备升级为了碳资产管理的核心基础设施。

项目介绍

本项目由四方仪器通过工程总包为山西一大型煤矿乏风瓦斯发电项目中的关键节点的甲烷浓度提供实时监测解决方案。
甲烷浓度监测设备需同时满足三大刚性需求：
第一，作为安全联锁的核心，防止气体浓度进入爆炸范围；
第二，作为工艺调节的依据，实现掺混比例的精确闭环控制；
第三，作为碳计量的基础，为CCER减排量核算提供权威数据。
四方仪器提供的原位激光过程气体分析仪，为这座现代化的低碳电站构筑起坚实的安全与数据基石。

产品原型

原位激光过程气体分析仪（对射式）GasTDL-3100

（点击查看产品详情）

GasTDL-3100原位激光过程气体分析仪是基于可调谐半导体激光吸收光谱技术（TDLAS）的高性能光学分析仪器，采用对射式设计，可用于工业过程气体控制；其响应时间快速，在原位式测量中一般以秒计算，避免采样式测量带来的时间延迟，可在线及时的反应被测气体浓度。

产品特性

1、采用TDLAS技术，被测气体不受背景气体交叉干扰

2、原位安装，无需采样预处理系统

3、响应快速（T90≤1s），可实时反应气体浓度

4、实时在线测量，气体浓度不易失真，测量精度高

5、在高温、高粉尘、高水分、高腐蚀性、高流速等恶劣测量环境下具有良好的适应性

6、隔爆防爆设计，安全系数高

7、构造简洁，无可动元件，无损耗元件，免维护

主要参数

工作原理	TDLAS（可调谐半导体激光技术）
测量组分	CH4
量程	0%～5%
精度	≤±1%F.S.
响应时间（T90）	≤1s
电源	DC24
环境温湿度	-20℃~60℃，相对湿度95%RH
输出方式	RS-232/RS-485，4~20mA
防爆等级	Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db（隔爆和粉尘双防爆认证）
防护等级	IP67

*具体参数请以规格书为准，如需获取更多技术信息，请联系：027-81628829或info@gasanalyzer.com.cn

项目实施

技术方案

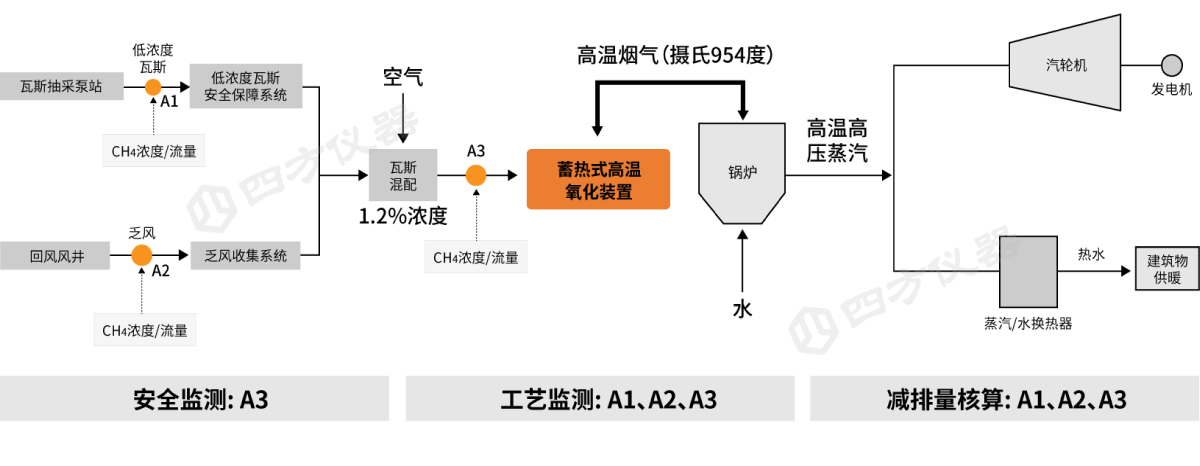

此煤矿乏风瓦斯发电项目采用先进的掺混发电技术路线，来自煤矿的抽采瓦斯（浓度波动较大）与乏风（浓度极低）在专用装置中进行动态掺混，目标是将混合气浓度稳定控制在蓄热式高温氧化装置所需的安全窗口内（约1%VOL），再输送至汽轮机组进行发电。
针对以上需求，项目在关键点位部署了四方仪器的GasTDL-3100原位激光过程气体分析仪，组建了一套全覆盖、高可靠的安全监测网络，实现了该工艺段从源头到终端的全过程精准管控。

我司为该项目提供的GasTDL-3100原位激光过程气体分析仪，主要由以下几部分构成：

发射单元：由激光发射模块、信号调制模块、中央控制综合模块和人机界面模块组成，主要负责激光的发射、信号处理以及人机交互等功能。
接收单元：由光电传感器、电源模块和信号解调模块组成，主要功能是接收传感信号并解调后传输给发射单元。
吹扫单元：当测量环境较为恶劣时，为确保分析仪的长期稳定运行，吹扫单元通过洁净气体对光学视窗进行吹扫，防止粉尘或其他污染物对视窗造成污染，从而保证测量结果的准确性。吹扫单元主要由减压过滤器、分气块和单向阀等组成，为光学器件提供稳定流量的吹扫气。
通讯协议：仪器支持RS-485/RS-232或4~20mA信号输出，可实时将测量的氧含量数据导入DCS控制系统，实现数据的高效传输与监控。

方案价值

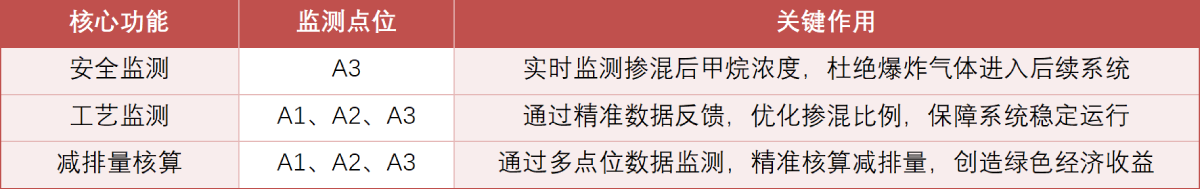

四方仪器所提供的原位激光过程气体分析仪结构坚固，抗干扰能力强，可以很好地适应煤矿现场复杂环境，且维护量低，为该项目提供了集安全防护、工艺优化与碳计量于一体的全方位价值。

1、筑牢安全防线：设备基于TDLAS技术，具有毫秒级响应速度与ppm级的高精度，能够在掺混气浓度出现异常波动的瞬间捕捉信号，并驱动安全联锁系统动作，成为防止爆炸事故发生的“电子哨兵”，为人员和设备安全提供终极保障。
2、优化发电效率：通过对掺混后浓度的实时反馈，帮助控制系统动态调整掺混阈值，使入炉气体浓度始终保持在发电效率最高的理想区间，最大化瓦斯能源的利用率，提升发电收益。
赋能碳资产开发：在抽采管道、瓦斯泵站和乏风管道处获取精准、连续的甲烷浓度数据，是核算项目甲烷减排量的重要依据，可直接助力企业将减排量转化为可交易的碳资产。

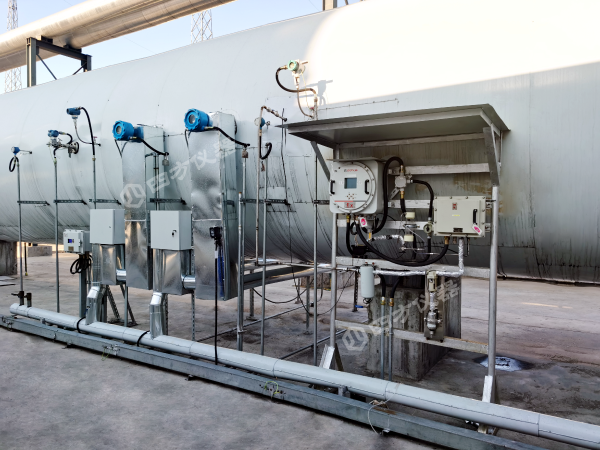

项目现场
