非道路移动机械国四标准实际工况排放测试应用案例-四方光电（武汉）仪器有限公司

项目背景

合作背景

我国非道路移动机械（主要包括工程机械和农业机械）保有量持续增长，其排放污染问题日益突出。2023年数据显示，工程机械、农业机械排放的 NOx分别占移动源排放总量的14%、17%；排放的颗粒物（PM）分别占移动源排放总量的26%、33%。非道路移动机械排放已成为影响空气质量的主要污染源，亟需有效治理。

项目介绍

排放标准升级是移动源污染治理的关键举措。2022年12月，非道路机械国四标准全面实施。根据国四标准，需采用便携式排放测试系统（PEMS）对非道路移动机械进行实际工况排放测试，要求CO和NOx的比排放量低于标准工况排放限值的2.5倍，合规门槛显著提高。

产品原型

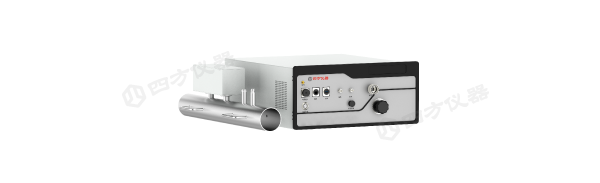

便携式排放测试系统（PEMS） Gasboard-9805（非道路移动机械）

（点击查看产品详情）

Gasboard-9805是四方仪器基于自主研发的核心气体分析技术开发的便携式排放测试系统,可实现测量或采集CO、CO2、NO、NO2、NOx、O2等气体污染物体积浓度、排气流量、导航系统数据、环境温湿度、大气压力、OBD参数等,可选配PN、THC测量模块,并具备测试过程引导、自动计算排放总量、导出测试报告等功能。产品采用模块化设计,便携电池支持6小时以上续航,满足非道路移动机械的车载排放检测要求。

产品特性

1、自主研发的高精度核心检测技术
直测NO、NO2，精度高，无需转化炉，后期免维护

2、操作简单，易于使用
操作简单、支持测试过程引导、自动计算排放总量、导出测试报告等功能

3、模块化设计，便于快速集成
GAS模块、PN模块及THC模块均可单独使用，满足客户的不同测量需求

4、电池续航能力强
电池支持6小时以上续航，能完成一次完整的实际行驶污染物排放试验

5、性能优异，满足国标要求

GB 20891-2014《非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段）》（修改单）
HJ 1014-2020《非道路柴油移动机械污染物排放控制技术要求》

6、环境适应性好
系统环境适应性好，不受车辆震动、大气压力及环境温湿度变化的影响

主要参数

气体分析模块	测量量程	CO:0~0.5~5% CO₂:0~5~20% NO:0~3000ppm NO₂:0~1000ppm O₂:0~25%
	分辨率	CO₂/O₂:0.01% CO/NO/NO₂:0.1ppm
	精度	≤±1%满量程(≥155ppm) ≤±2%满量程(＜155ppm)
	准确度	≤±2%读数或≤0.3%满量程
	上升时间	≤2.5s
	系统响应时间	≤10s
	零点漂移	CO:≤±50ppm/4h CO₂:≤±1000ppm/4h NO/NO₂:≤±5ppm/4h
	量距点漂移	CO:≤±2%读数或50ppm/4h CO₂:≤±2%读数或1000ppm/4h NO/NO₂:≤±2%读数或5ppm/4h
PN测量模块	测量量程	600~1.3*10⁹#/cm³
	颗粒粒径范围	23nm~2500nm
	准确度	≤±10%
	VPR效率	≥99%
	上升时间	≤3s
排气流量计	量程	65mm外径：10~600kg/h 85mm外径：100~2000kg/h
	排气温度	-5℃~500℃
	准确度	≤±2%读数或0.5%满量程或已被校准EFM的最大流量的±1.0%
	精度	≤最大流量的1%
	线性度	判定系数R²:≥0.990,标准差SEE:≤2%满量程斜率(al):0.98~1.02,截距系数(a0):≤1%满量程
	上升时间	≤1s
工作参数
工作条件		-10℃~40℃；10%~90%RH（非冷凝）；海拔0~3000m
工作电源		24VDC,AC220±10%(50Hz)
接口信号
通讯		RS-485,Ethernet

*具体参数请以规格书为准，如需获取更多技术信息，请联系：027-81628829或info@gasanalyzer.com.cn

项目实施

技术方案

为应对国四标准检测要求并确保排放达标，许多工程和农业机械制造企业引进四方仪器Gasboard-9805 PEMS系统开展了大量的实际工况排放测试。Gasboard-9805设备具备以下核心优势：

1、技术自主：达到国际先进水平，打破进口垄断；

2、服务高效：本土化技术支持，缩短运维周期；

3、前瞻适配：满足非道路国四以及机动车国六、欧7标准。

方案价值

四方仪器Gasboard-9805在非道路移动机械国四标准实际工况排放测试中的成功应用标志着国产PEMS设备已具备替代进口产品的技术能力，为企业应对排放标准持续升级提供了可靠的本土化解决方案。
