项目背景

合作背景

根据《深化碳监测评估试点工作方案》文件要求，在重点行业温室气体排放监测试点中选择火电、钢铁、水泥、石油天然气开采、煤炭开采、废弃物处理等六类重点行业，开展温室气体试点监测，强化监测质量控制，深化监测和核算数据差异性分析，完善相关监测与核算技术方法，提升监测支撑效能。火电、钢铁、水泥行业以 CO2 为主，石油天然气、煤炭开采行业以 CH4 为主，废弃物处理行业综合考虑 CO2、CH4和 N2O。

项目介绍

该项目位于北京一座大型水泥厂内，为响应国家双碳政策，公司内部发起针对水泥厂碳排放在线监测的项目，选用四方光电（武汉）仪器有限公司（以下简称四方仪器）推出的固定源碳排放在线监测方案。该方案聚焦水泥行业温室气体排放监测，助力构建重点行业排放监测技术体系，探索“CEMS直测法”获取本地化排放因子，支撑排放量核算，并对比监测与核算数据差异，评估直接监测法的科学性和可行性，为精准碳排放管理提供技术支撑。

产品原型

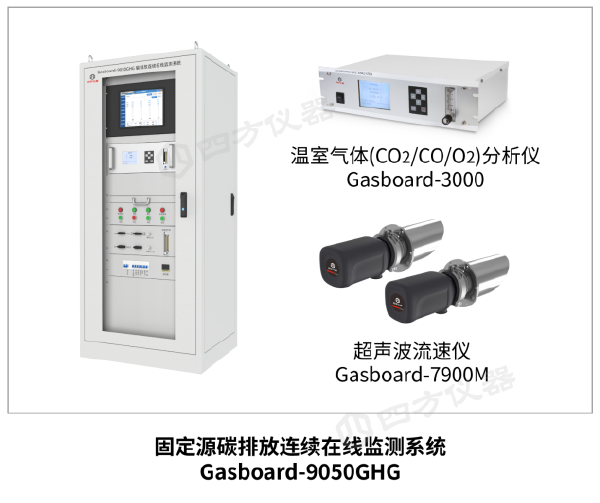

固定源碳排放在线监测系统

（点击查看产品详情）

Gasboard-9050GHG结合红外、电化学、超声波、陶瓷氧化锆等多项具有独创性的检测技术，具有较强的抗气体交叉干扰能力。系统由碳排放连续在线监测系统检测单元（CO2、CO、CH4、N2O）、烟气参数监测单元（温度、压力、流速、O2、湿度）、数据采集单元与处理单元四部分组成，配备高温冷凝法抽取采样装置，探头与采样管线全程伴热，可对烟道气体中的多类指标进行连续在线动态监测，适用于各类大型工业固定污染源废气排放的工况监测要求。

产品特性

1、维护方便：探头采用金属烧结过滤器对采样烟气过滤，过滤效果好，反吹效率高，探头维护周期长

2、测量精度高：气体分析采用自主知识产权的非分光红外NDIR气体传感器技术，可实现准确测量CO2气体浓度变化，精度可以达1%F.S.

3、使用寿命长：所有探头、采样系统部件均采用耐腐蚀材料，拥有自动反吹功能

4、支持远程监控和诊断：可通过多种接口将数据传输到上级集中控制系统，为实现远程监测、现场工艺调整提供实时依据

主要参数

气态污染物监测单元	测量原理	CO/CO2：NDIR；O2：电化学
	测量范围	CO：0-2000ppm；CO2：0-40%；O2：0-25%
	分辨率	CO：1ppm；CO2：0.01%；O2：0.01%
	精度	±1%F.S.
	分辨率	0.01ppm
	检出限	≤1%F.S.
	响应时间(T90)	≤25s
	信号输出	RS232/RS485，（4-20）mA
	电源供电	AC220V，50Hz
烟气参数监测单元	监测因子	流速（超声波原理）、温度、压力
	适用管道直径	0.3~12m
	烟气压力范围	-10~+10（kPa）
	烟气温度范围	-20~300（℃）
	烟气流速范围	0~40（m/s）
	准确度等级	2

*具体参数请以规格书为准，如需获取更多技术信息，请联系：027-81628829或info@gasanalyzer.com.cn

项目实施

技术方案

现场安装一套四方仪器温室气体排放分析仪Gasboard-3000（测量因子为CO2、CO、O2）和一套超声波流速仪Gasboard-7900M，通过自上而下的核算方式，即直接测量烟气流量和烟气中CO2浓度来计算碳排放量，使用直测法获取本地化排放因子；支撑、检验排放量核算；评估使用直接监测法支撑企业层面温室气体排放量计算的科学性和可行性。
在系统组成上，预处理单元配备高温采样探头、全程伴热管和进样陶瓷烧结滤芯，确保气体采样的稳定性和准确性；分析单元则依靠其核心的NDIR及超声波传感器技术，可实现准确测量 CO2、CO气体浓度及烟气流量变化，进一步保障监测数据的高精度与高可靠性，为公司满足环保排放标准提供了有力技术保障。

方案价值

固定源碳排放连续在线监测系统借助高精度传感器和先进检测技术，能够实时、准确地测量温室气体浓度及烟气流量数据，并通过内置软件直接计算碳排放量。这一系统有效避免了传统方法中可能出现的人为误差，显著提高了数据的可信度。同时，它与核算法相互校验，进一步提升了核算精度。该系统不仅为建立统一的碳排放统计核算体系提供了有力技术支持，还助力企业实现降碳目标，推动我国碳排放量值溯源体系的建立，并促进与国际先进标准的接轨，具有重要的现实意义。

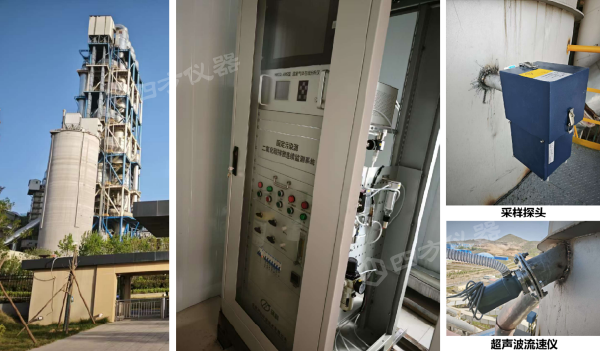

项目现场
