项目背景

合作背景

在钢铁冶金行业，煤气安全是关乎企业生产与员工生命安全的关键因素。煤气的泄漏不仅会导致人员中毒、设备腐蚀或损坏、生产中止等，也有可能会引发重大安全事故。大型钢铁冶金企业需要通过加强煤气防护站各区域、多点位的日常气体巡检，致力于构建一个安全、稳定、高效的生产环境。这一举措不仅有效预防了煤气中毒和窒息事故的发生，保障了员工的生命安全，还确保了生产设备的正常运行，避免了因煤气泄漏导致的设备损坏和生产中断，从而保障了生产的连续性和企业的经济效益。同时，企业严格遵守国家相关安全法规，通过日常巡检满足了安全标准的要求，降低了因安全事故带来的法律责任风险。

项目介绍

本项目用户是位于安徽的一家特大型钢铁联合企业，具备1800万吨钢配套生产规模，拥有世界先进的冷热薄板、镀锌板、彩涂板、硅钢、H 型钢、高速线材、高速棒材和车轮轮箍生产线，形成了独具特色的“板、型、线、轮”产品结构。该企业的煤气防护站拥有华东区域最专业的煤气防护作业人员、设备以及操作流程，曾外派协助华东区域多家大型钢铁企业的煤气防护作业。
用户煤气防护站的作业区域及主要职责为：炼铁厂高炉主控室、热除煤气区域；烧结厂烧结机煤气区域，竖炉煤气区域、看火煤气区域、烘干煤气区域、加压站煤气区域；炼钢厂各烤包器、混铁炉煤气区域、轧钢厂加热炉煤气区域、动力厂各TRT煤气区域及外网煤气管道各个排水器的巡检以及密闭半密闭区域施工安全评测。

产品原型

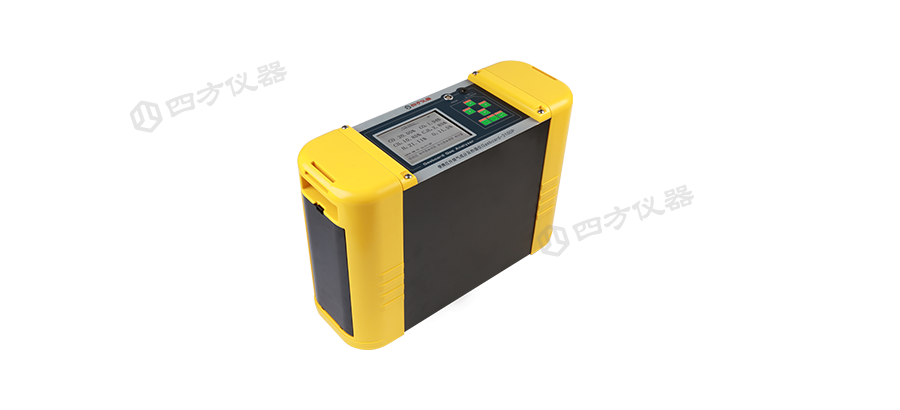

煤气分析仪（便携型）

（点击图片查看产品详情）

Gasboard-3100P煤气分析仪（便携型）采用自主知识产权的非分光红外（NDIR）气体分析技术，长寿命电化学传感技术，及基于MEMS的热导技术，可同时测量煤气、生物燃气的热值，以及CO、CO₂、CH₄、H₂、O₂、C_nH_m等气体的体积浓度。

主要参数

测量组分	CO、CO₂、CH₄、H₂、C_nH_m、O₂、热值
测量方法	CO/CO₂/CH₄/C_nH_m：非分光红外（NDIR）
	H₂：热导（TCD）
	O₂ : 长寿命电化学（ECD）
量程	CO：0~40%； CO₂：0~10%； CH₄：0~10%；
量程	H₂：0~30%； O₂：0~5%； C_nH_m：0~10%（量程可根据用户实际需求配置）
精度	CH₄/CO/CO₂/C_nH_m：≤±1%F.S.
精度	H₂/O₂：≤±2%F.S.
分辨率	0.01%
重复性	CO/CO₂/CH₄/C_nH_m：≤1%
响应时间（TD+T90）	＜10s（NDIR）
最佳流量	0.7~1.2L/min
进气压力	2~50kPa
样气要求	无尘、无水、无油
通讯接口	RS-232
工作电源	可充电锂电池
工作温度	0~50℃
相对湿度	≤95%
大气压力	86~108kPa

*具体参数请以规格书为准，如需获取更多技术信息，请联系：027-81628829或info@gasanalyzer.com.cn

项目实施

技术方案

我司为本项目所提供的是便携红外煤气分析仪Gasboard-3100P，该设备融合具有我司自主知识产权的NDIR非分光红外气体分析技术与TCD热导分析技术，可同时测量高炉、转炉、焦炉、发生炉煤气中的 CO、CO₂、CH₄、H2、O₂、C_nH_m，且CH₄不受C_nH_m干扰，并能自动计算显示气体热值。在测量过程中，气体中的CO、CO₂、CH₄对H₂的测量结果无影响；气体采样流量对H₂热导传感器也无影响。该仪器测量精度高，数字信号输出测量结果，结构简单易操作，加装背带设计携带方便，实用性很强。其在监测过程中响应速度快，一分钟即可完成测量，无耗材，使用成本低，完全满足用户公司煤气防护站的日常作业需求。
该设备所使用的红外气体传感器拥有8~10年使用寿命，热导传感器具有6~8年使用寿命。设备配置有简易预处理装置及过滤器，能够去除掉样气中的水分、粉尘以及焦油等杂质，滤芯可以清洗反复使用。

方案价值

在使用过程中，我司提供的便携红外煤气分析仪以其卓越的测量精度和操作简便性，展现了其极佳的测量精度与高效的测量速度，成为用户生产过程中气体组分与热值日常快速监测的理想选择。因设备结构简单，外形小巧便于携带，实用性极高。它无需耗材，大大降低了使用成本。Gasboard-3100P能够同时测量多种气体，包括CO、CO₂、CH₄、H₂、O₂、C_nH_m以及热值，且在测量过程中，CO、CO₂、CH₄对H₂的测量未产生干扰，C_nH_m对CH₄的测量同样无干扰，确保了CH₄值的精确测量。其快速响应的绝佳性能为用户提高了工作效率，并且有效保障了作业安全。通过定期巡检，企业积累了丰富的应急处置经验，提高了应急响应能力，能够及时发现并处置煤气系统中的隐患和异常情况，有效减少了事故的发生概率和潜在损失，为企业的可持续发展奠定了坚实基础。

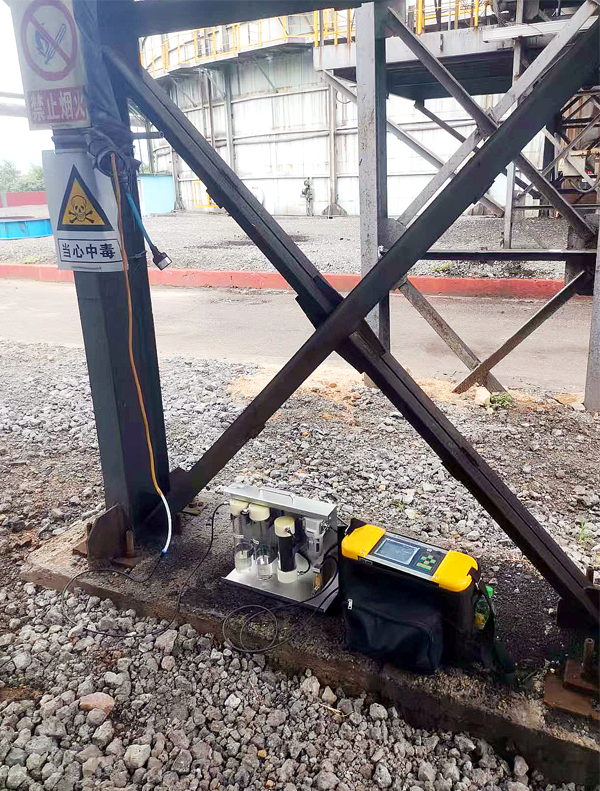

项目现场
