项目背景

合作背景

在全球能源结构转型和环保要求日益严格的大背景下，煤炭清洁高效利用成为化工行业的重要发展方向。众多大型化工企业均在积极响应国家能源战略，致力于煤炭分质清洁转化技术的研发与应用。在这一过程中，精确的煤气成分分析和热值监测是确保工艺优化和安全生产的关键，可以进一步推动企业向绿色、高效、智能化转型。

项目介绍

本项目用户是陕北一家专注于煤化工循环经济的大型企业。该企业依托国家低阶煤分质转化示范基地，建成了50万吨/年工业化试验示范装置，集成了多项前沿技术，成为全国已建成运行的煤热解装置中单台处理规模最大的工业化装置。此项目的核心需求在于快速监测低阶煤的H2、CH4、CO、CO2、CnHm、O2浓度以及热值，以实现煤气的精准控制和高效利用。

产品原型

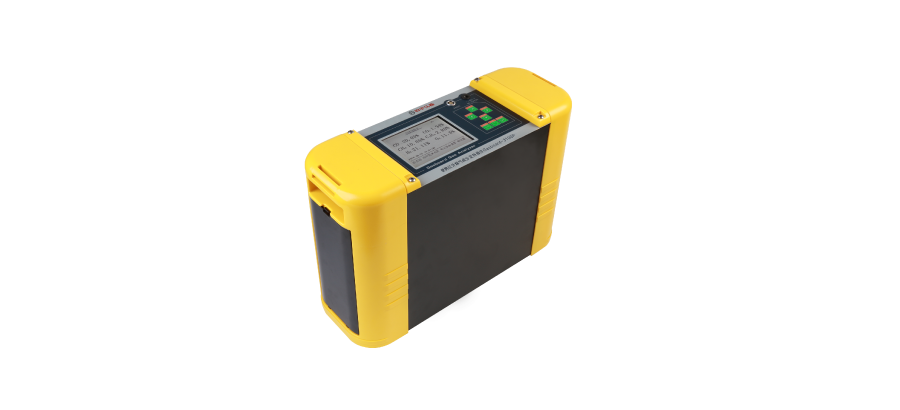

煤气分析仪（便携型）

（点击图片查看产品详情）

Gasboard-3100P煤气分析仪（便携型）采用自主知识产权的非分光红外（NDIR）气体分析技术，长寿命电化学传感技术，及基于MEMS的热导技术，可同时测量煤气、生物燃气的热值，以及CO、CO2、CH4、H2、O2、CnHm等气体的体积浓度。

主要参数

测量组分	CO、CO2、CH4、H2、CnHm、O2、热值
测量方法	CO/CO2/CH4/CnHm：非分光红外（NDIR）
	H2：热导（TCD）
	O2 : 长寿命电化学（ECD）
量程	CO：0~40%； CO2：0~20%； CH4：0~50%；
量程	H2：0~50%； O2：0~5%； CnHm：0~10%
精度	CO/CO2/CH4/CnHm：≤±1%F.S.
精度	H2/O2：≤±2%F.S.
分辨率	0.01%
重复性	CO/CO2/CH4：≤1%
响应时间（TD+T90）	＜10S（NDIR）
最佳流量	0.7~1.2L/min
进气压力	2~50kPa
样气要求	无尘、无水、无油
通讯接口	RS-232
工作电源	可充电锂电池
工作温度	0~50℃
相对湿度	≤95%
大气压力	86~108kPa

*具体参数请以规格书为准，如需获取更多技术信息，请联系：027-81628829或info@gasanalyzer.com.cn

项目实施

技术方案

我司为该项目提供的Gasboard-3100P便携红外煤气分析仪，以其高精度、结构简单、携带方便和实用性强等特性，完美契合了用户公司的日常作业需求。这款设备能够迅速响应，仅需一分钟便能完成测试，且无需耗材，大幅降低了使用成本。它能够同时测量多种气体组分和热值，完全符合用户公司对低阶煤气热解后煤气成分和热值的测试需求，最终用于调节煤气与煤掺烧发电的比例。产品机箱设计具有整体便携性，且增加背带设计以满足现场作业的灵活性需求。
Gasboard-3100P分析仪的功能特点包括：采用我司自主研发的NDIR非分光红外气体分析技术和TCD热导分析技术，能够同时测量多种煤气成分，并自动计算显示气体热值；CH4的测量不受CnHm的干扰，同时CO、CO2、CH4对H2的测量结果也无影响；内置的进口采样气泵简化了以往复杂的人工取样分析流程；集成的LCD液晶显示屏使得操作更为简便，维护也更为便捷；数字信号输出功能则便于数据的传输和记录。这些特点共同确保了Gasboard-3100P在提高监测效率和准确性的同时，也为用户提供了极大的便利。
预处理及过滤装置：系统配备的预处理及过滤装置设计精良，能有效去除样气中的水分、粉尘和焦油等杂质，且滤芯可清洗后重复使用，经济环保。
关键部件使用寿命：我司的NDIR红外传感器拥有长达8~10年的使用寿命；TCD热导传感器寿命为6~8年；ECD电化学传感器寿命为3年。仪器配备的锂电池也有3年的使用寿命。后续我司也将会提供全面的更换和维护服务支持。
常用备件：除了需要定期更换的过滤器滤芯外，我们的仪器没有其他需要频繁更换的部件，这进一步降低了长期运营的维护成本。

方案价值

四方仪器的便携红外煤气分析仪以其卓越的测量精度和操作简便性，成为化工行业组分与热值日常快速检测的理想选择。因设备结构简单，外形小巧便于携带，实用性极高。它无需耗材，大大降低了使用成本。Gasboard-3100P能够同时测量多种气体，包括CO、CO2、CH4、H2、O2以及热值，且在测量过程中，CO、CO2、CH4对H2的测量不会产生干扰，CnHm对CH4的测量同样无干扰，确保了CH4值的精确测量。其快速响应的绝佳性能为用户提高了工作效率，并且有效保障了作业安全。

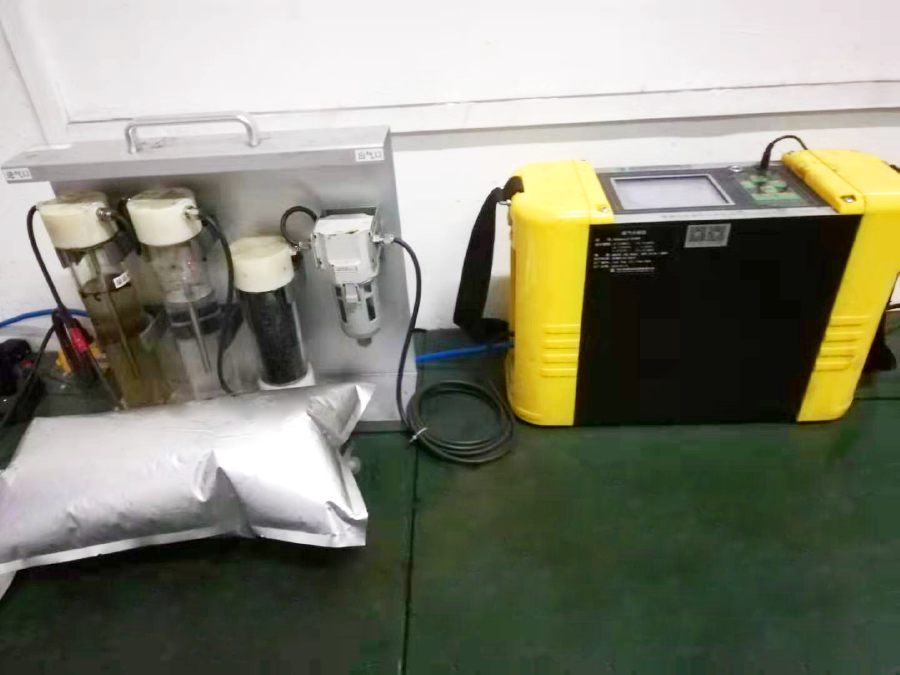

项目现场
