项目背景

合作背景

在燃气行业，准确监测燃气热值对于日常工艺控制至关重要。热值监测不仅关系到燃气的质量和安全，确保燃气的稳定供应和燃烧效率，而且必须符合国家法规要求，如GB 17820-2012《天然气》中对燃气热值的规定。此外，准确监测燃气热值有助于优化能源利用效率，通过实时调整燃烧设备的运行参数，提高燃烧效率，降低能耗和污染物排放。在能源交易中，燃气热值是重要的计价依据，准确的热值数据有助于企业在能源交易中占据有利地位，同时也有助于企业内部进行能源成本核算和管理。采用热值计量可以减少因不同气源热值差异导致的结算纠纷，有利于天然气行业的健康发展。随着能源市场化改革的推进，热值计量也成为了天然气管网互联互通、第三方公平准入的必要条件。

项目介绍

本项目的合作方是位于海南的一家知名燃气公司，该公司拥有七座天然气站。天然气通过槽罐车从上游输送至这些站点，经过调压后，再通过管道系统输送至最终用户。上游供应的天然气包括沼气、液化天然气（LNG）和压缩天然气（CNG）等，这些不同来源的天然气具有不同的热值，其中沼气的热值最低，而CNG的热值最高。为了确保天然气站内流动的气源品质得到有效把控，对管道中天然气的组分浓度和热值进行精确监测至关重要。
在与客户的初步交流中，我们得知客户对进口品牌的燃烧式热值仪已有所认识，但这些设备的价格及维护成本普遍较高，这无疑增加了客户的采购和使用成本。经过细致的比较和评估，客户最终选择了性价比更为优越的红外分析仪。这一决策不仅满足了客户对热值测量的高标准要求，同时也显著降低了采购成本，实现了成本控制与经济效益的双赢。

产品原型

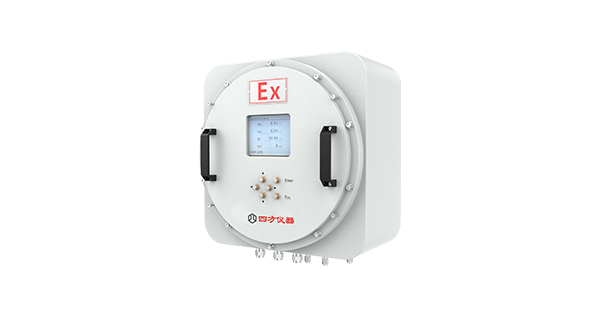

红外气体分析仪（防爆型）

（点击图片查看产品详情）

Gasboard-3500红外气体分析仪（防爆型）采用自主知识产权的非分光红外（NDIR）气体分析技术及长寿命电化学传感技术，可同时在线测量CO、CO2、CH4、C3H8、O2、H2S等气体的体积浓度；仪器含前置预处理，能解决现场含水、含尘等恶劣工况应用。防爆设计，可满足多领域易燃易爆场所气体监测，保障工业现场安全。

主要参数

测量组分	CH4、CnHm
量程	CH4：0~100%CnHm：0~20%
精度	≤±1%F.S.
重复性	≤1%
响应时间	T90≤15s
自动校准	本仪器内置自动调零装置，可实现无标气自动校准
供电电源	220V±20% 交流 50Hz±1Hz
输出信号	标准RS-232/485、DC 4~20mA电流输出
机柜外形尺寸	1600mm×700mm×600
重量	约50kg
工作温度	0～45℃
防爆等级	Ex d IIC T6
防护等级	IP 65

*具体参数请以规格书为准，如需获取更多技术信息，请联系：027-81628829或info@gasanalyzer.com.cn

项目实施

技术方案

我司为本项目所提供的Gasboard-3500红外气体分析仪拥有四方仪器自主知识产权，是专门针对生物天然气工况而设计的，广泛应用于生物质气、天然气等行业。整套系统由预处理单元、控制单元、分析单元三部分构成，可自动完成采样、排水等操作，实现24小时无人值守，大大减少了人工负荷，保证系统长期稳定、准确、连续自动在线运行。

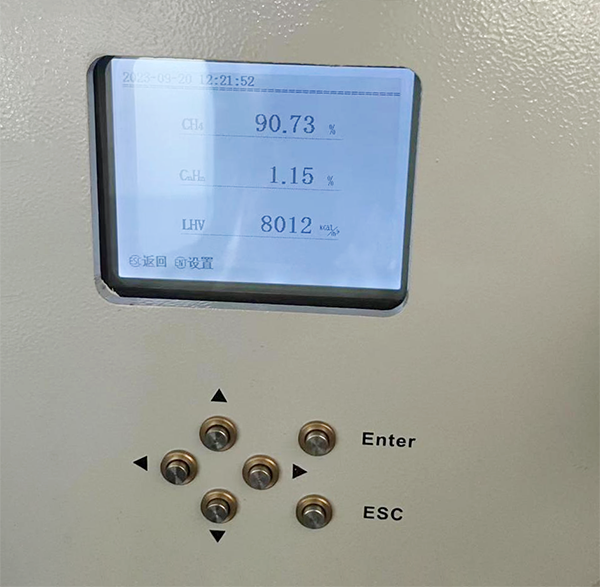

该分析仪表用于在线测量样气中CH4、CnHm等气体浓度，并可实时计算燃气热值，是提高天然气利用效率、节能降耗、保证安全生产必不可少的检测装置。测试数据可通过RS-232或RS-485、4~20mA输出接口传输到上级集中控制系统，为实现远程的监测、工艺调整提供实时依据。

方案价值

通过部署Gasboard-3500红外气体分析仪，我们的技术方案为天然气站的燃气品质控制提供了一套精准而高效的监测方案。系统的智能化管理既减少了人工干预，又确保了设备的稳定运行。这一方案不仅为客户中控系统提供了实时监测的基础数据，而且显著减少了其初始投资和长期运营成本，在满足客户对热值监测严格要求的同时，优化了监测流程。
该方案为客户带来了经济和环境的双重益处，支持了可持续发展的愿景，并在环境保护与经济效益之间找到了平衡点，使客户在市场竞争中获得了优势。自第一套设备投入运营以来，其性能表现卓越，客户对其使用效果极为满意，为未来的合作奠定了坚实的基础。

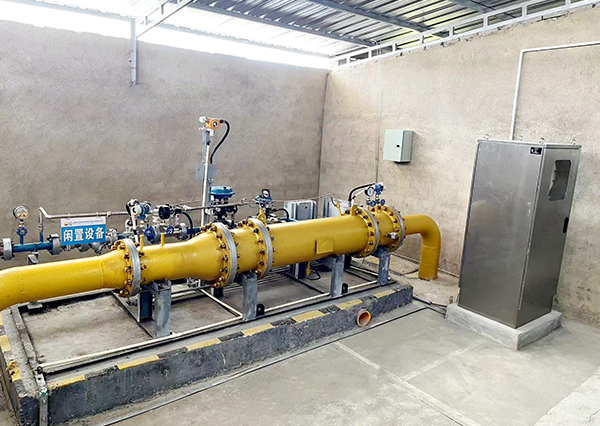

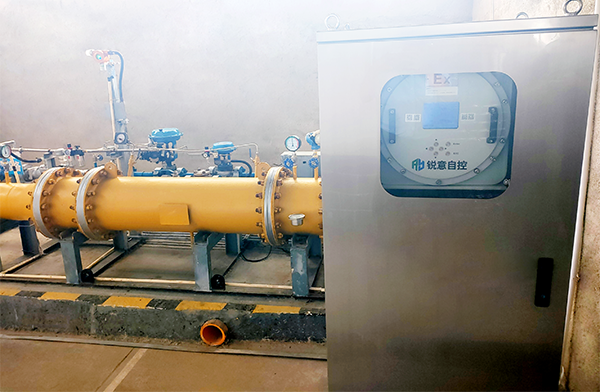

项目现场
