项目背景

合作背景

氧化铝焙烧窑投入运行后，窑尾排烟机多次发生爆炸事故，严重影响企业正常生产经营。以煤气、天然气为燃料的氧化铝焙烧窑，若运行过程中供风不足，会导致燃料燃烧不充分，产生大量可燃性气体并随烟气排放至窑尾。当可燃气体浓度达到爆炸极限，遇明火即刻引发爆炸，因此窑尾烟气安全实时监测成为保障生产安全的核心环节。

项目介绍

该氧化铝厂成立于2003年，主营氧化铝、电解铝生产及深加工业务。其氧化铝生产采用悬浮炉焙烧氢氧化铝工艺，需在焙烧窑窑尾烟气主管道部署气体在线监测设备，对 CO、CH₄浓度进行连续实时检测，精准监控可燃气体含量，从源头防范爆炸风险，切实保障生产安全稳定运行。

产品原型

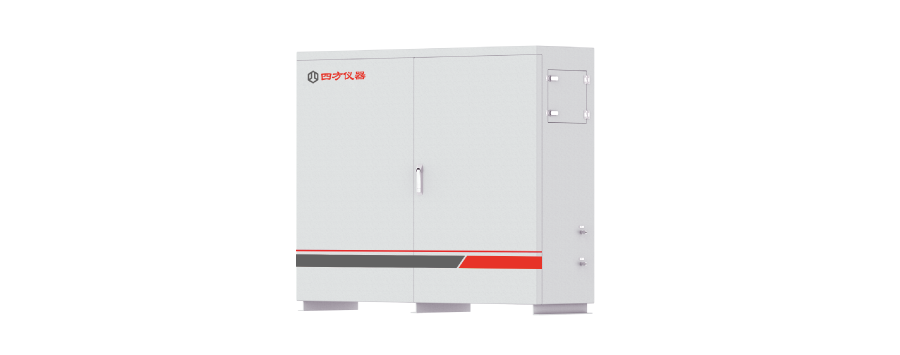

抽取式激光气体分析系统GasTDL-3110

（点击查看产品详情）

本系统专为高粉尘工况研发，由取样探头、预处理单元、控制单元、气体分析单元四大核心模块组成，采用可调谐半导体激光吸收光谱技术（TDLAS）对射式设计，可实时、连续输出被测气体浓度数据，兼顾煤气高效利用、节能降耗与工业现场安全生产双重需求。

产品特性

1、防爆等级Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db，安全系数高。

2、探头具备自动吹扫功能，性能可靠目寿命长。

3、可自动完成采样、反吹、排水等操作。

4、多级过滤，确保仪器长期在线运行。

5、采用TDLAS技术，被测气体不受背景气体交叉干扰。

6.可实现远程监控，无需人工值守，降低维护成本。

7、在高温、高粉尘、高水分、高腐蚀性、高流速等恶劣测量环境下具有良好的适应性。

主要参数

性能参数
测量原理	TDLAS
测量组分	CH4、CO
测试范围	CH4:0-30000ppm，CO:0-30000ppm
量程漂移	≤±1%F.S.
重复性误差	≤±1%F.S.
输出波动	≤±1%F.S.
线性度	≤±1%F.S.
响应时间（T90）：	充分预热后，T90≤15S（分析仪分析时间1秒）
技术参数
机箱	防爆结构
防爆等级（探头/仪表）	ExdIIBT4/ ExdIICT6
防护等级	IP66
传感器寿命	大于6年（正常使用）
工作参数
工作方式	在线
电源	24VDC
校准周期	建议每隔一年校准一次
环境温度	-20～ +60℃
吹扫气体	（0.3～0.8）MPa工业氮气
吹扫气纯度	N2≥99.99%
输入输出参数
通讯	RS485、RS232
输出模式	2路4-20mA输出、3路继电器输出

*具体参数请以规格书为准，如需获取更多技术信息，请联系：027-81628829或info@gasanalyzer.com.cn

项目实施

技术方案

本项目采用四方光电（武汉）仪器有限公司自主研发的防爆型抽取式激光气体分析系统GasTDL-3110，实现窑尾烟道 CO、CH4浓度在线监测，数据实时上传中控台并参与生产联动控制。结合现场工艺与防爆环境要求，所有设备均采用隔爆设计，IP66 高防护等级可有效阻隔粉尘侵入，延长设备使用寿命，保障长期稳定运行。

整体解决方案分为三大模块：
（1）预处理装置
采用防爆预处理方案，搭配防爆采样探头、防爆伴热管及专用探头滤芯，对样气进行除尘净化处理，全程采用耐腐蚀材质，杜绝气体泄漏，确保进入分析仪的样气洁净、稳定。
（2）气体分析仪
依托 TDLAS 核心技术，精准在线监测 CH4、CO 浓度变化，实时反馈数据，为安全生产提供可靠依据。
（3）通讯与数据传输
通过 4~20mA 标准信号输出，无缝对接现场中控台，实现监测数据实时上传、可视化展示与远程管控。

项目价值

经工业实践验证，对氧化铝焙烧窑窑尾烟气进行 CO、CH₄浓度在线监测，具备成熟可靠的可行性。本系统能够精准、快速地检测烟气中可燃气体浓度，凭借快速响应与高精度测量优势，有效弥补传统监测方式的短板。GasTDL-3110 系统作为安全生产核心监测装备，可实时预警可燃气体浓度超标风险，从源头杜绝爆炸事故发生，为企业连续、稳定、安全生产提供坚实保障。

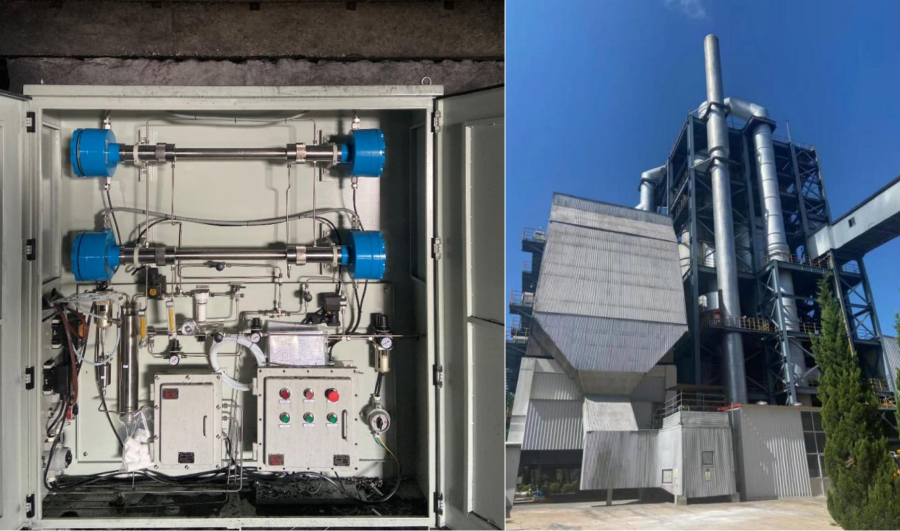

项目现场
