合作背景

该住宅小区的大型沼气集中供气工程为甘肃省第一个为农户集中提供生活用气的示范性工程，该工程集供气、粪污处理、秸秆利用、沼肥生产为一体，充分体现社会效益和生态效益。该项目 2013 年 10 月由甘肃发展和改革委员会、甘肃省农牧厅批准建设，是甘肃省农村能源办公室确定的全省农村沼气转型升级的示范工程。该项目总投资 743 万元，其中中央预算内投资 400 万元，企业自筹 307 万，地方配套36 万元。可年处理 1.2 万吨干清粪，年产沼气 58.4 万立方米，年产沼肥 2.34 万吨。

项目介绍

客户使用大中型沼气工程监测方案 Gasboard-9230 实现沼气工程集中控制和监测，通过上传采集的数据，能够接受远端服务器的远程控制。用户可通过互联网访问指定网站，远程读取沼气工程现场的实时数据，及时了解沼气工程的运行状态，且能自行定义时间段，读取历史数据方便系统的信息化管理，降低运行成本，提高工作效率，预防安全事故的发生，具有很高的实际应用价值。

大中型沼气工程监测方案Gasboard-9230

系统功能：

1、大中型沼气工程实时运行参数如温度、压力、PH 以及沼气流量、成分、温度数据获取，是大中型沼气工程验收、监督、运行的可靠数据来源

2、分省、市、县、业主四级网络权限访问，对各大中型沼气工程数据进行统计报表，包括日、月、季度、年度数据报表，历史趋势分析等

3、可根据沼气流量、成分数据，指导确定大中型沼气工程的运行参数

系统组成：

超声波气体流量计 BF-3000（DN50~DN300）

一体化沼气分析系统Gasboard-9060

大中型沼气工程控制箱Gasboard-9065

温度、压力传感器

PH、液位传感器

红外甲烷泄露报警器

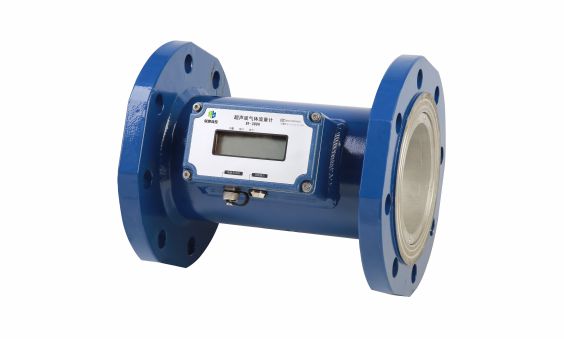

超声波气体流量计 BF-3000

采用行业领先的超声波气体传感技术，用于大中小型沼气工程站内流量计量，并采集现场压力和温度。其独有的甲烷浓度测量功能，可为沼气工程站内流量计量、验收、监督提供优化的测量方案。

产品特性

1、采用行业领先的超声波气体传感技术，实现沼气流量、成分的同时测量，测量准确度高

2、温度、压力补偿功能，实现温度、压力、沼气标准流量的测量，并计算累计流量

3、无机械传动部件，计量部件无磨损，长期使用精度不变，稳定性好

4、采用特制陶瓷超声波探测器，在高H2S 和水分条件下具有超强耐腐蚀性

5、独有CH4浓度测量功能，适应沼气补贴政策，有效杜绝采用鼓空气的方法获取更多补贴的风险

6、低流量测量功能，适应小型沼气工程供气具有明显的“峰谷”特性

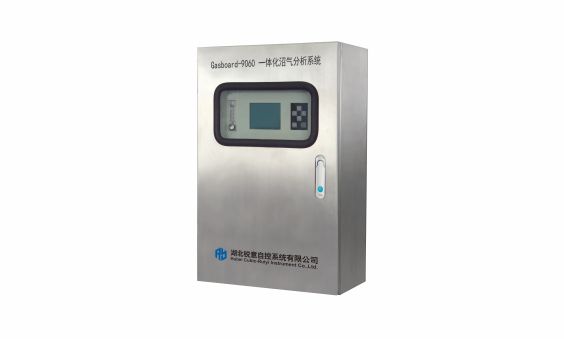

一体化沼气分析仪 Gasboard-9060

采用国际领先的非分光红外气体分析技术及长寿命电化学传感技术，可实时在线连续监测沼气成分中 CH4、CO2、H2S、O2等气体的体积浓度。

产品特性

1、测量准确度高、寿命长传感器模块化设计，采用国际领先的非分光红外气体分析技术及长寿命电化学传感技术，以及 H2S 传感器寿命延长装置专利技术多组分测量气体间无交叉干扰。

2、工作性能稳定，传感器采用双通道设计，稳定性强；具备自诊断功能，可在线检查传感器状态。

3、自动化程度高配置专业化预处理方案，具备数字和模拟输出功能，高自动化，低维护，无需人工值守即可实现实时在线监测，大幅减轻企业人工成本。

4、数据管理便捷可通过多种接口传输到上级集中控制系统。

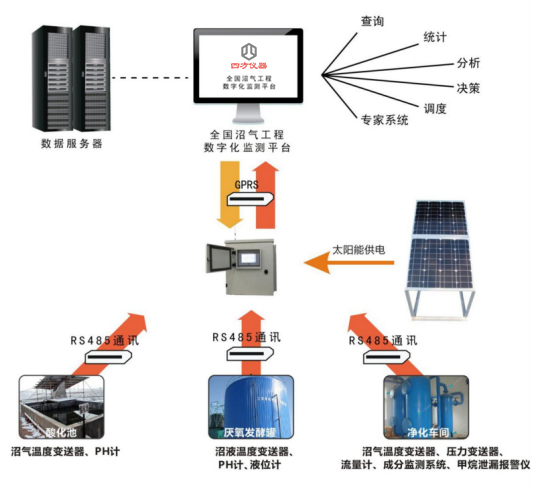

技术方案

方案价值

大中型沼气工程实时运行参数，如温度、压力、PH 以及沼气流量、成分、温度数据获取，可手机查看数据，是大中型沼气工程验收、监督、运行的可靠数据来源；

分省、市、县、业主四级网络权限访问，对各大中型沼气工程数据进行统计报表，包括日、月、季度、年度数据报表，历史趋势分析等；

可根据沼气流量、分数据，指导确定大中型沼气工程的运行参数。

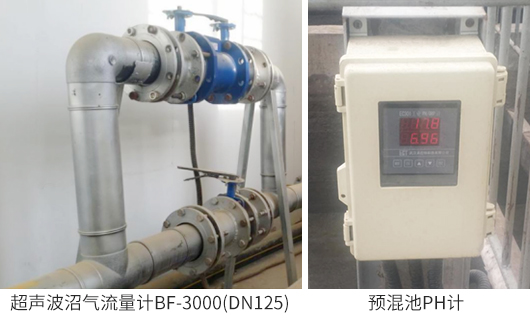

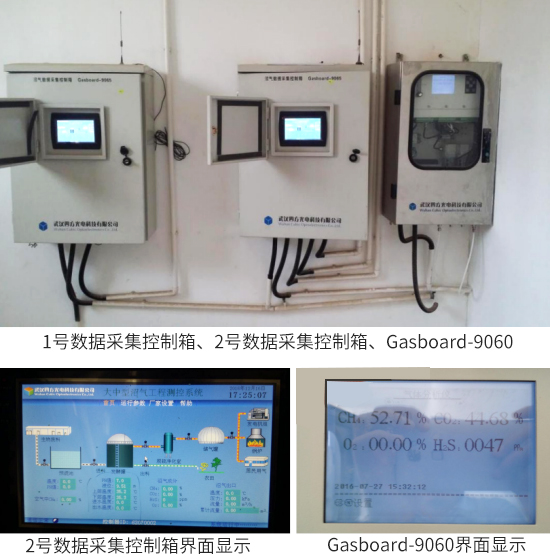

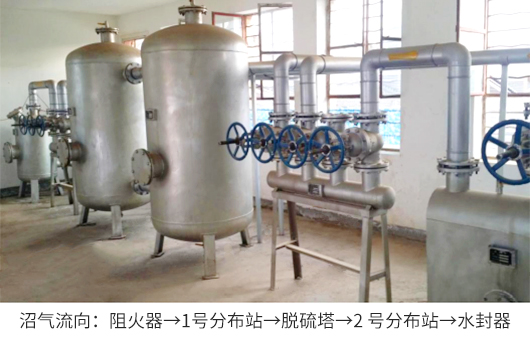

项目现场
