项目背景

合作背景

项目通过沼气资源综合利用项目，充分利用造纸生产产生的有机废水资源，进行全面科学的整合，生产沼气并进行沼气发电，变废为宝创造经济效益，同时实现生态系统的良性循环。本污水处理沼气发电项目日产沼气约 20000m³，现场发电机组共6 台，年发电量达 2000万千瓦时，为环保及节能方面做出了贡献，同时为企业带来了巨大的经济效益，成为景兴纸业一个循环经济综合利用增长点。

项目介绍

沼气工程站内流量计量，统计不同时刻的产气量，反馈发电机组发电的效率。项目现场共采购我司三台超声波气体流量计 BF-3000，其中一台 BF-3000（DN200）流量计安装在主管道上,余下两台 BF-3000（DN80）安装在支管路上，两台新 16 缸发电机组（1000KW）前端，通过 RS-485 传输通信将流量计采集的数据实时传输到客户的中控系统，供客户统计不同时刻的产气量，同时反馈发电机组发电的效率。

产品原型

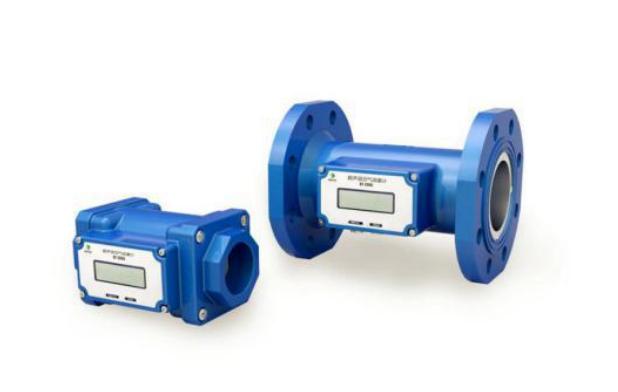

超声波气体流量计BF-3000

（点击查看产品详情）

采用行业领先的超声波气体传感技术，用于大中小型沼气工程站内流量计量，并采集现场压力和温度。其独有的甲烷浓度测量功能，可为沼气工程站内流量计量、验收、监督提供优化的测量方案。

产品特性

1、独有CH4浓度测量功能，实现沼气流量、成分的同时测量，测量准确度高

2、温度、压力补偿功能，实现温度、压力、沼气标准流量的测量，并计算累计流量

3、无机械传动部件，计量部件无磨损，长期使用精度不变，稳定性好

4、采用特制陶瓷超声波探测器，在高H2S 和水分条件下具有超强耐腐蚀性

5、量程宽，具有低流量测量功能，适应小型沼气工程供气具有明显的“峰谷”特性

主要参数

公称通径	DN32	DN50	DN80	DN100	DN125	DN150	DN200	DN250	DN300
测量范围（m³/h）	3~65	8~160	12~240	20~400	30~600	40~800	80~1600	120~2400	160~3200
精度等级	1.5级
CH4测量	量程：（30~100）%；精度：±5%FS
信号输出	RS485
防爆等级	ExibllAT4 Gb
防护等级	IP65

*具体参数请以规格书为准，如需获取更多技术信息，请联系：027-81628829或info@gasanalyzer.com.cn

项目实施

方案概况

产品型号	数值	测量点
BF-3000(DN200)	1	主管道
BF-3000(DN80)	2	支管路发电机组前端

方案价值

本项目采用我司 BF-3000 系列超声波气体流量计进行沼气工程站内流量计量，对产气量进行实时监测，为工作人员掌控厌氧发酵产气效率，反馈发电机组发电效率，提供了重要参考数据

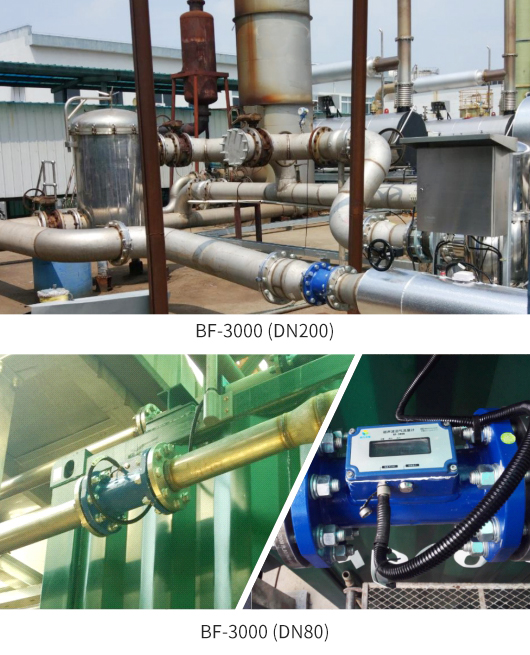

项目现场
