合作背景

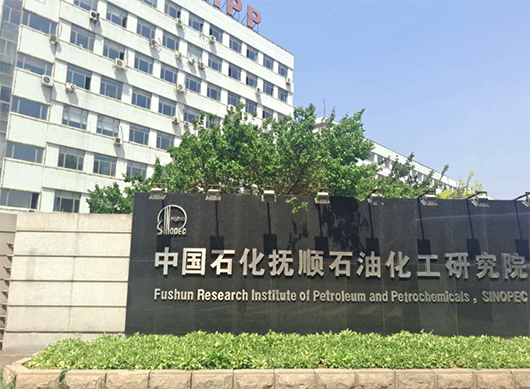

抚顺石油化工研究院创建于1953年，是国内最早建立的石油研究机构。经过近六十年的发展，已成为以临氢催化、生物化工、环境保护技术以及材料产品开发为核心专业领域的综合性科研开发基地。设有中国实验室国家认可委员会认可的石油产品检验实验室、国家石蜡质量监督检验中心，是国家石油蜡类产品标准化归口单位和辽宁省精细石油化工重点实验室、辽宁省沥青材料工程技术研究中心的依托单位。中国石化股份公司环境监测总站、加氢技术情报站、石蜡科技情报站也设在这里。拥有中小型炼油及化工试验装置300余套，其中具有当今世界先进水平的加氢试验装置60多套，有各类大型分析测试仪器570余台。截至2011年底，已取得科技成果奖300多项，获国家科技进步奖和发明奖21项，申请国内外专利2883件，获专利授权1310件。

项目介绍

项目需要对生物质原料（木屑，秸秆，树皮）进行微波或复合微波裂解，从而达到产出生物油，生物炭和合成气的工艺效果。由于裂解反应过程中，反应器对密闭性要求较高，实验需要通过检测反应器内温度，压力以及热解气体氛围来掌控实验进度，所以对合成器成分浓度的精准测量成为实验项目的重中之重。

热解气体的成分复杂，在热解环境下还存在一定量的生物油气（主要为芳香族化合物和呋喃类化合物），如何在油气的干扰下能够同时精准测量热解气体成分（CO,CO2,O2,CH4,CnHm,H2）成为了必须克服的难题。

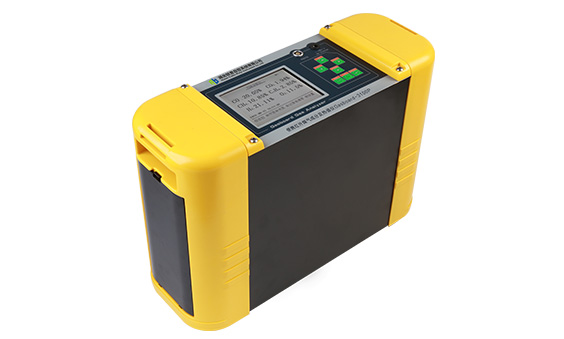

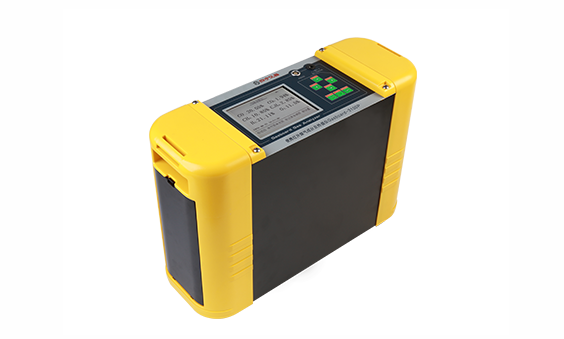

便携红外煤气分析仪 Gasboard-3100P

Gasboard-3100P煤气分析仪（便携型）采用自主知识产权的非分光红外（NDIR）气体分析技术，长寿命电化学传感技术，及基于MEMS的热导技术，可同时测量煤气、生物燃气的热值，以及CO、CO2、CH2、H2、O2、CnHm等气体的体积浓度。

产品特性

1、采用具有我司自主知识产权的NDIR非分光红外气体分析技术，TCD热导分析技术；

2、可同时测量气体中的CO、CO2、CH4、H2、O2、CnHm，并能自动显示气体热值；

3、CH4不受CnHm干扰；

4、气体中的CO、CO2、CH4对H2的测量结果没有影响；

5、气体采样流量对H2热导传感器无影响；

6、内置进口采样气泵，取代实验室奥氏、色谱等人工取样分析；

7、集成LCD液晶（320×240）显示屏；

8、操作简单，维护方便；

9、数字信号输出；

10、配置简易预处理装置及过滤器，用于化验室人工取样分析及工业现场自动取样分析。

方案概况

预处理单元：预处理过滤器能够除掉样气中的水份、粉尘以及焦油等杂质，过滤介质更换方便，外壳采用防腐蚀材质，经久耐用。

核心部件：CH4/CnHm/CO/CO2  NDIR红外气体传感器，正常使用寿命3-5年。H2采用 TCD热导传感器，正常使用寿命3-4年；O2采用电化学传感器，正常使用寿命2年左右；仪器锂电池寿命3年。后续更换，我公司能够提供整套服务。且我公司为生产企业，传感器及相关配件后续维修更换价格低廉，每年维护成本远低于同等产品。

备品备件：该仪器除过滤器滤芯需要定期更换外，无其它常用备件。

方案价值

抚顺石油化工研究院先后采购了多套便携煤气分析仪（3100p）用于其热解，裂解方面实验，在2013年~2014年度，先后完成了实验论文3篇：

生物质微波热解影响因素的研究（DOI: 10.3969/j.issn.1671-0460.2013.05.003）

木屑预处理对微波裂解产物分布和组成的影响研究 （DOI:：CNKI:SUN:SYHH.0.2013-06-007）

复合微波吸收剂辅助生物质裂解制取生物油研究 （DOI：10.3969/j.issn.1671-0460.2014.08.001）

并投入后续实验中，2016年8月11日，抚顺石油化工研究院承担的国家高技术研究计划（863计划）生物质微波快速气化关键技术重大项目。在前期研究的基础上，在伊春青山林场建设的500吨/年中试装置已经打通全部流程，生产出高品质燃气。

整套设备具有技术方案先进、结构简明、部件性能可靠、自动化程度高、操作简便、维护量小的优势，解决气体复杂混合背景下精准测量的难点，为研发实验提供精准的数据支持。

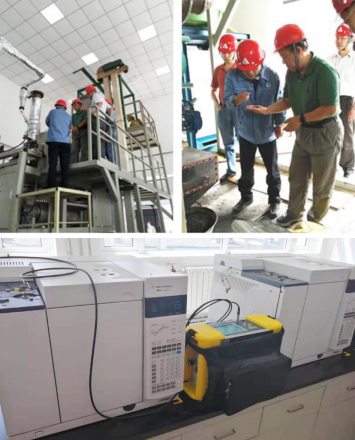

项目现场
