便携温室气体(CO2/CH4/N2O)排放分析仪
Gasboard-3800GHG
Gasboard-3800GHG便携温室气体(CO2/CH4/N2O)排放分析仪采用自主知识产权的微流红外隔半气室气体传感技术(国际发明专利PCT/CN2018100767),可实现同时准确测量CO2、CH4、N2O等温室气体和烟气中的CO气体浓度变化,量程可低至200ppm,精度高达1%F.S.,具备抗气体交叉干扰能力强,漂移量更低等特点。配备一体化采样及伴热装置、便携式预处理装置,并可扩展烟气温度、压力、流速等测量指标,实现排放率、排放总量的统计。  
同时针对高浓度CO2以及中高量程的CO测量需求,可选配公司自主知识产权的非分光红外NDIR气体传感器技术的传感器模组进行灵活配置,具备稳定性好、体积小、成本低等特点。
产品特性
  • 可实现一台分析仪同时和连续测量CO2、CH4、N2O、CO和O2等最多五种气体
  • CO2、CH4、N2O、CO均可选择微流红外专利技术,量程可低至200ppm,精度高达1%F.S.
  • 漂移量小,抗水分干扰,长期使用稳定性好
  • 针对中高浓度测量需求,可采用双光束红外传感技术测量CO2、CO,进行灵活搭配
  • 同时具备数字和模拟信号输出功能,数据管理简捷
  • 便携式仪表,并配备高性能采样及预处理装置

  • 微流红外气体分析技术(NDIR)

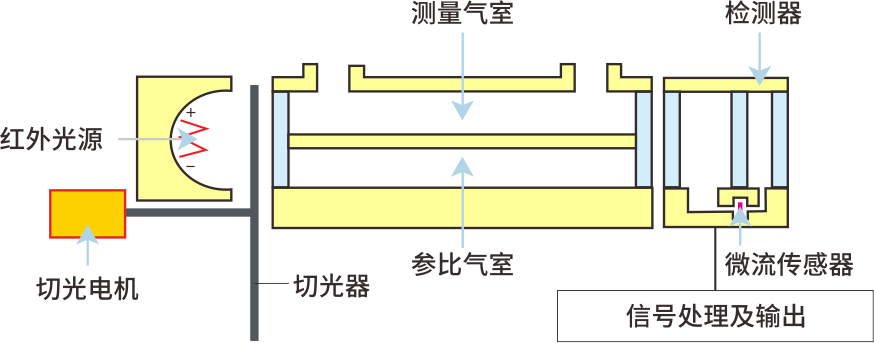

    微流红外传感检测技术的工作原理如上图所示,首先红外光源发出的红外光经过切光器进入测量气室,CO2、CH4、N2O、CO等异种原子构成的分子对红外光具有不同的吸收特性,若测量气室中存在上述气体,则进入测量气室的部分红外光会被吸收,未被吸收的红外光进入检测器。检测器由前气室、后气室、微流传感器组成,前、后气室充满待测组分的气体。在红外光的作用下,检测器前、后气室中的气体发生膨胀;因为存在膨胀差异,所以会导致前、后气室之间产生微小的流量;微流传感器检测到该流量后,会产生一个交流电压信号,经信号处理后得到气体实时浓度。

    为进一步提高微流红外气体传感器的稳定性和低量程测量精度,四方光电设计了创新的隔半气室,从而在一个红外光源和微流红外探测器结构内,实现对待测气体的参比测量。该技术克服了水分干扰、采用单气室造成的测量稳定性差、采用独立双气室工艺结构复杂等难点问题,并于2019年获授发明专利“一种气体分析仪及气体分析方法”(专利号:201710720122.1)。

技术参数
测量组分 CO2、CH4、N2O、CO、O2
测量原理 微流红外传感技术(Micro-flow NDIR):CO2/CH4/N2O/CO
双光束红外传感技术(Dual beam NDIR):CO2(高量程)及CO(中高量程)
电化学传感技术(ECD):O2
测量范围 二氧化碳(CO2) 微流:量程0-500ppm,分辨率1ppm
微流:量程0-20%,分辨率0.01%
双光束:量程0-25/100%,分辨率0.01%
测量范围 甲烷(CH4):量程0-1000ppm,分辨率1ppm
一氧化二氮(N2O):量程0-1000ppm,分辨率1ppm
测量范围 一氧化碳(CO) 微流:量程0-200/5000ppm,分辨率1ppm
双光束:量程0-1/5%,分辨率0.001%
测量范围 氧气(O2) 量程0-25%,分辨率0.01%
测量精度 微流红外测量:CO2/CH4/N2O/CO:±1%F.S.
双光束测量:CO2,CO:±2%F.S.
电化学测量:O2:±2%F.S.
重复性 ≤±1%
响应时间 T90<25s
最佳流量 (0.7~1.2)L/min
进气压力 (2~50)Kpa
信号输出 USB,针式打印机
电源供电 100~240VAC、150W
诊断功能 具备自诊断功能检查传感器状态
*具体参数请以规格书为准,如需获取更多技术信息,请联系:027-81628829或info@gasanalyzer.com.cn
