项目背景

合作背景

该项目公司为大型种养公司，采用“干清粪—固液分离机—雨污分流—沼气池—生化处理—废弃物综合利用”的能源利用与污染治理相结合模式。生猪产生的粪污汇集到收集池中，经过固液分离，产生的固体作为肥料进行回收，液体则进入沼气池发酵。产生的污水经过水解酸化池、缺氧池、接触氧化池、一级沉淀池、二级沉淀池净化后，进行二氧化氯消毒，最后流入回用收集池，用于灌溉养猪场外的果园。同时针对固体渣堆存区采取围蔽处理，并在内部安装了自动定期喷雾除臭设备，有效控制固体渣堆存区的恶臭问题。

项目介绍

沼气的主要成分是甲烷（CH4）。通常，沼气由50%～100%甲烷（CH4）、0%～40%二氧化碳（CO2）、0%～5%氮气（N2）、小于1%的氢气（H2）、小于0.4%的氧气（O2）与0.1%～3%硫化氢（H2S）等气体组成。其特性与天然气相似，空气中如含有8.6～20.8%（按体积计）的沼气时，就会形成爆炸性的混合气体。为了能够安全、可靠地对其进行利用，必须对气体收集、提纯、回收利用等环节进行监测，以支撑沼气工程实现高效运行。

经过项目现场与技术人员多次洽谈技术方案，最终确定采用四方仪器防爆型在线红外气体分析仪Gasboard-3500来应对现有监测需求。

产品原型

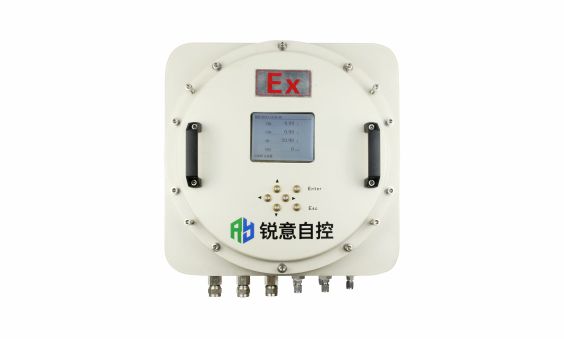

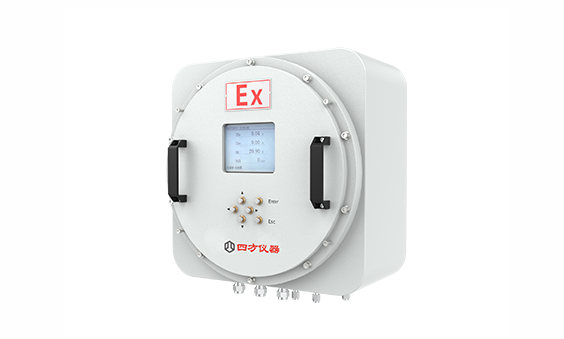

红外气体分析仪（防爆型）Gasboard-3500

防爆式设计，采用国际领先的非分光红外气体分析技术及长寿命电化学传感技术，可同时在线测量CH4、CO2、H2S、O2等气体的体积浓度。

产品特性

1、防爆设计，满足于多领域易燃易爆场所气体监测，提高工业现场安全性。

2、同时测量多种气体的体积浓度，且多组分测量气体间无交叉干扰，测量准确度高。

3、配置预处理装置，工作性能稳定，可实现7D*24H模式连续不间断测试。

4、测量结果可通过多种输出接口传输到上级集中控制系统，数据管理简捷。

主要参数

测量组分	CH4、CO2、O2、H2S
测量原理	NDIR、ECD
测量范围	CO2/CH4：(0~100)%
	O2：(0~25)%
	H2S：（0~9999）ppm
精度	CH4/CO2：±2%F.S.
精度	H2S/O2：±3%F.S.
分辨率	CH4/CO2/O2：0.01%
分辨率	H2S：1ppm
防爆等级	Ex dⅡC T6

*具体参数请以规格书为准，如需获取更多技术信息，请联系：027-81628829或info@gasanalyzer.com.cn

项目实施

技术方案

产品型号	数量	测量组分	测量点
Gasboard-3500	1	CH4/H2S/CO2/O2	脱硫塔出口
Gasboard-3500	1	CH4/H2S/CO2/O2	提纯装置出口

方案价值

脱硫水洗塔出口监测：

帮助用户直观地了解脱硫效率，有依据的进行脱硫工艺调节优化，同时有效降低有毒气体H2S排放污染。

提纯装置出口监测：

对沼气中CH4/H2S/CO2/O2 成分进行监测，可以让用户准确了解提纯效率、H2S含量，为生物天然气销售以及环保排放监测提供参考数据。

项目现场

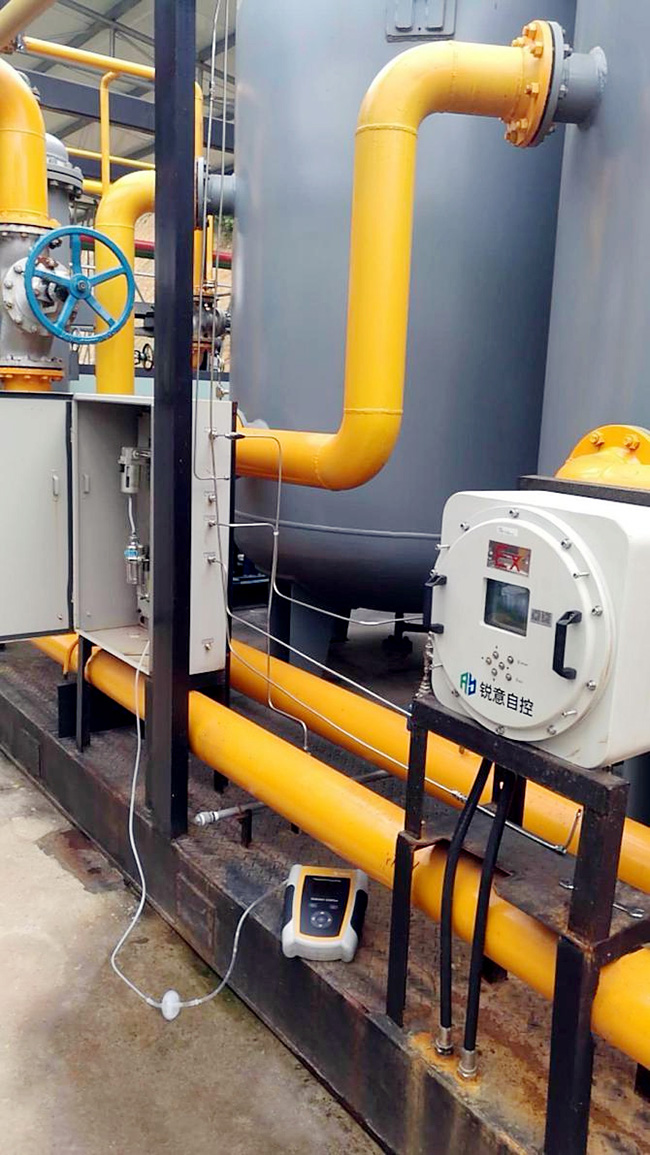

1、沼气脱硫后检测

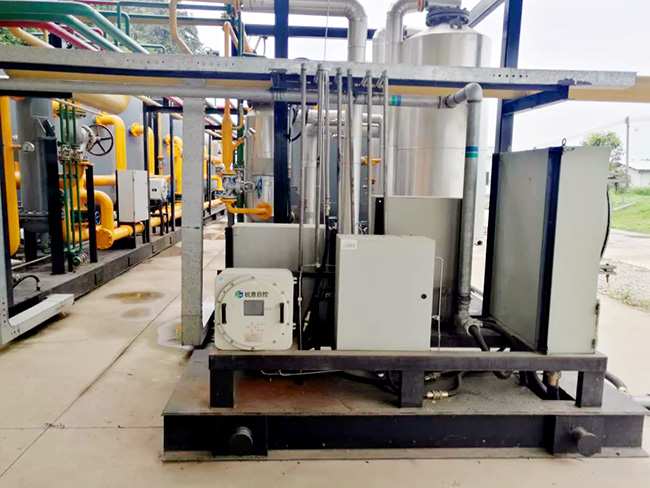

2、沼气提纯后检测

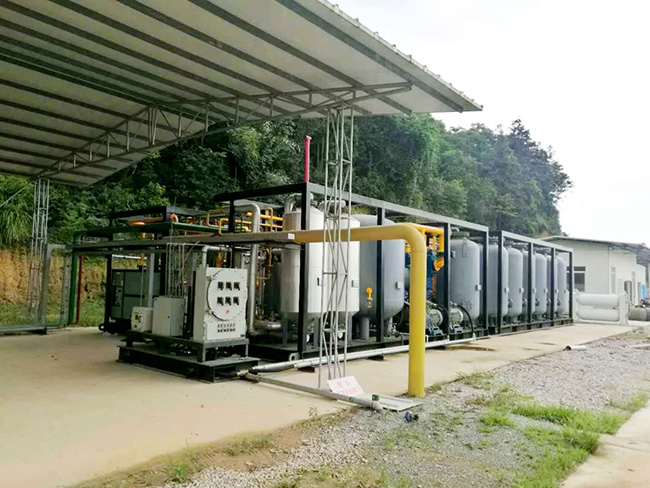

3、整套沼气提纯装置
